Описание

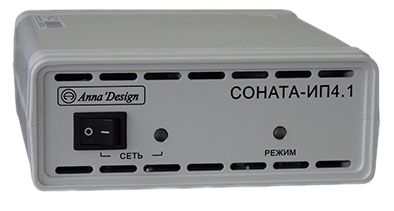

Блоки электропитания и управления "Соната-ИП4.1", "Соната-ИП4.2" и "Соната-ИП4.3" предназначены для:
1) электропитания и управления подключаемыми к выходу «Нагрузка» элементами системы активной акустической и вибрационной защиты акустической речевой информации "Соната-АВ" модель 4Б (Системы) в ходе ее эксплуатации;
2) управления подключаемыми к выходу «Нагрузка» средств активной защиты информации от утечки за счёт ПЭМИН ("Соната-Р3", "Соната-Р3.1", "Соната-РС3");
3) автоматический контроль исправности и режимов работы подключенных к нему устройств;
4) настройки (установки интегрального уровня, корректировки спектра и т.п.) изделий, перечисленных в п.1 и п.2, и считывания из них служебной информации (состояние счетчика наработки, код ошибки при отказе, индивидуальный адрес и т.п.), при инсталляции (проверке) комплекса технических средств защиты информации.
Для выполнения п.3 и п.4. изделия "Соната-ИП4.1", "Соната-ИП4.2" и "Соната-ИП4.3" необходимо подключить к управляющей ПЭВМ.
Устройства, не имеющие интерфейс ReBus-3, могут подключаться к Системе через блоки сопряжения "Соната-СК4.1" и "Соната-СК4.2".
Блоки электропитания и управления "Соната-ИП4.1", "Соната-ИП4.2" и "Соната-ИП4.3" являются частью Системы "Соната-АВ4Б" и сертифицируются в ее составе.
Основные технические характеристики
|
Параметр |
Значение |
||
|
"Соната-ИП4.1" |
"Соната-ИП4.2" |
"Соната-ИП4.3" |
|
|
Количество "физических" выходов для подключения нагрузок |
1 |
||
|
Количество "логически" управляемых устройств, шт., не менее |
239 |
||
|
Выходное напряжение, В |
12,5 ± 0,5 |
||
|
Интерфейс/протокол управления подключаемыми к выходу «Нагрузка» устройствами |
ReBus-3 (3-проводный) |
||
|
Нагрузочная способность*), мА, не менее |
1500 |
500 |
|
|
Мощность, потребляемая от сети, Вт, не более |
40 |
8 |
|
|
Электропитание |
сеть ~220В/50Гц |
||
|
Виды индикации (отображаемая информация) |
световая, звуковая |
||
|
Интерфейс для подключения к управляющей ПЭВМ |
USB 2.0 |
||
|
Интерфейс удаленного мониторинга |
Нет |
Ethernet 10/100BaseT, RJ45, TCP/IPv4, статический IP, DHCP клиент |
Нет |
|
Программное обеспечение для настройки подключаемых к выходу «Нагрузка» устройств |
СПО "Камертон"*) |
||
|
Программное обеспечение для удаленного мониторинга элементов Системы |
Нет |
СПО "Инспектор"*) |
Нет |
|
Габаритные размеры, мм, не более |
Габариты и вес изделий |
||
|
Условия эксплуатации: температура окружающей среды относительная влажность воздуха |
от +5 до +40ºС до 80% при температуре +25ºС |
||
*) - СПО «Инспектор» и полнофункциональное СПО «Камертон» (код 610) поставляется по запросу. Статус СПО «Инспектор» - «Демо-версия».
Версия СПО «Камертон» (код 609) с ограниченными функциями (без возможности изменения настроек СВАЗ) размещена в свободном доступе.
Требования к управляющей ПЭВМ
|
Минимальная аппаратная конфигурация |
Частота процессора – 1 ГГц. Оперативная память – 512 MB. Порт USB. Монитор – цветной SVGA с разрешением 1024x768. Клавиатура. Мышь |
|
Операционная система |
Microsoft Windows XP SP3 и более поздние |
На основе блока питания и управления "Соната-ИП4.1" и "Соната-ИП4.3" возможно создание комплексов ТСЗИ для защиты выделенного помещения. Примеры применения – комплексы ТСЗИ 3090 и 3095.
Использование интерфейса Ethernet 10/100BaseT блока питания и управления "Соната-ИП4.2" позволяет обеспечить удаленный мониторинг состояния и управление комплексом ТСЗИ. Пример использования – комплекс ТСЗИ 3105. Также с помощью "Сонаты-ИП4.2" возможно создание группы комплексов с единым рабочим местом удаленного мониторинга и управления. Пример такого применения – комплекс ТСЗИ 3109.
Использование блока электропитания и управления "Соната-ИП4.3" позволяет снизить затраты на создание небольших (до 10 "точек") систем "Соната-АВ4Б", а уменьшенные габариты позволяют устанавливать его в полостях небольших объемов.
